bom para quem nunca viu esta ferramenta no inventor e porque ela nao ta la
para quem quiser baixar tem que ir no site dos caras que desenvolveram esta ferramenta
http://teknigroup.com/enews/2009/creativenews2-20-2009.html
e se vocês olharem bem podem ser que encontre mais ferramentas interessantes para o inventor
desculpe a correria provas finais na faculdade
segunda-feira, 29 de junho de 2009
feature rename
domingo, 28 de junho de 2009
sexta-feira, 26 de junho de 2009
dica de sexta como achar arquivos repetidos
quando eu vi pela primeira vez não dei muita bola mais quando vi a animação entendi a importância
bom a dica não é minha copiei do blog do wizard da Bélgica
simples mais eficaz
se a animação não funcionar direito click aqui
bom basicamente funciona assim o Project default é “o maior no cone de influencia ” por este motivo quando eu seleciono ele e dou um find ele encontra todas as peças que estão no computador ligados a qualquer um dos projetos
porque não pensei nisso antes
sempre com novidades no site principal Leia Mais…
quarta-feira, 24 de junho de 2009
novo skillbilder de fea
em montagem
eu dei uma olhada por cima e esta bem completo
para quem quiser ler na integra em inglês
vou pedir para alguém traduzir que esta semana estou meio sem tempo
a única coisa que eu posso garantir que vale a pena ler tem os arquivos de exemplo e ate um videozinho para ajudar
Leia Mais…fusion agora para valer
bom porque não desliguei a contagem regressiva quando publiquei o primeiro fusion para download
simples porque aquela era seção vip, só para convidados só que vazou (apesar do que andam dizendo por ai não fui eu que vazei foi um cara lá na Europa mais como os principais blogs estão linkados um com os outros todo o mundo ficou sabendo, e só a titulo de curiosidade não fui eu que publiquei foi o Filipe lá do Japão. resumindo quando vazou em menos de 3 horas o mundo inteiro já sabia )
mais continuando não desliguei a contagem regressiva porque eu tinha a data do lançamento do fusion que é dia 25/7/2009, ou seja hoje, (fuso horário confunde todo mundo apesar de ser ainda dia 24 em algum lugar já deve ser dia 25) e hoje foi liberado o fusion
afirmo isso porque um dos canais oficiais de noticias da Autodesk anunciou isso a poucos minutos atrás Autodesk labs
e agora tem também o link para download
e a pergunta que os que já baixaram devem estar fazendo devo desinstalar o fusion que eu já tenho instalado e substituir por este ?
resposta. não sei ainda, tenho fortes motivos para acreditar que este inventor fusion lançado agora seja um pouco diferente do que foi anunciado antes acredito que esta nova versão possa suportar algumas placas de vídeo on bord (quando es chegar em casa vou testar) mais como conselho eu aconselharia a baixar de novo pois tem um cadastro para fazer no novo link para download no labs, e este cadastro vai dar para a Autodesk números sobre a aceitação ou não do fusion e vai permitir que os clientes respondam os feedbacks e outros. como já tinha explicado antes o labs é pesquisa de opinião se minguem responder os feedback o fusion não sai do labs
lembrando o é fusion Preview1 o que quer dizer que possivelmente em breve a Autodesk vai lançar o fusion preview2 e assim por diante
para isso é importante que quem baixou e testou discuta e de seu comentários nos fórum de discussão oficiais da Autodesk ou na comunidade de usuários Autodesk Brasil (na adianta discutir no boteco ou no Orkut que isto não será valido para Autodesk )
bom agora o link oficial para download
http://labs.autodesk.com/technologies/fusion/
http://www.inventorfusion.com/ mais algumas horas e este também deve estar ativo para download
Leia Mais…terça-feira, 23 de junho de 2009
Hotfix para o dwf 2010 impressão em pdf
parece que para alguns usuários estava dando problemas quando tentavam imprimir um dwf em pdf coisa do tipo baixa qualidade desenho borrado ou coisa assim, bom comigo não aconteceu mais para quem sofre deste mau baixe este hotfix
ps sobre o post de ontem todas as imagens da Mercedes foram feitas no showcase.
quem achou que era foto errou
Leia Mais…doing da vinci = Da vinci na pratica em português
falta pouco dia 3 de julho a Discovery Brasil vai apresentar o Da Vinci na pratica
porque eu to falando sobre isso e porque o software que eles vão utilizar para recriar as invenções de da vinci é ….
fonte line up
ta eu queria que a fonte fosse essa http://www.discoverybrasil.com/
mais não tem nada lá
A invasão se aproxima, e nós não viemos em paz. Prepare-se!
estava dando uma olhada no twiter quando vi um anuncio que me chamou a atenção sobre um tal de alienware da dell
bonitinho e tem configuração boa só acho difícil justificar para a chefia que você precisa de um desses para rodar o inventor
http://www.allpowerful.com/#/br
loja virtual da Dell Leia Mais…
segunda-feira, 22 de junho de 2009
Showcase para download

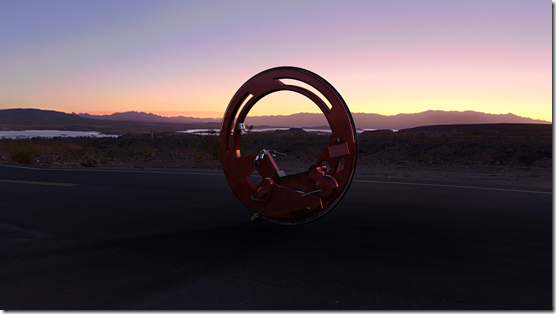

muitos me perguntaram como que eu fiz aquele whellsurf ficar em pé na estrada e como consegui renderizar ele
bom a resposta e simples showcase
o que é?
é um software de validação de design .
???
é o seguinte muita gente, em particular aqueles que aprovam precisam ver o modelos em 3d de preferencia já em formato físico,
como isto é caro, uma solução viável para este problema é o showcase que gera imagens realísticas em 3d e em tempo real.
o que da uma sensação de imersão no desenho (demorei meia hora fazendo as renderizaçoes.)
bom vejam por vocês mesmo
a Autodesk disponibilizou para download o visualizador do showcase
e agora as duas perguntas que não querem calar
primeiro quanto você pagaria para ver seu produto assim igual as imagem acima ?
Resp: Procure uma revenda Autodesk vai sair muito mais barato do que você imagina
segunda resposta quais destes carros são fotos e quais deles foram feitos no show case
resp : amanha
seguinte para quem baixar o viewr do showcase no mesmo site tem uns arquivos de exemplo para baixar eles vem zipados mais você não precisa dezipar para rodar no showcase. e assim que eu parrar de correr vou postar aqui outros exemplos
e ultima coisa que muitos podem estar se perguntando a Mercedes usa inventor?
ai eu não sei que não tem nenhuma fabrica da Mercedes em minha região mais o que eu posso garantir é que ela usa o alias, porque todas as montadoras usam o alias,e para concluir o showcase não é enjoado ele abre qualquer arquivo cad
Leia Mais…sexta-feira, 19 de junho de 2009
imagem de sexta

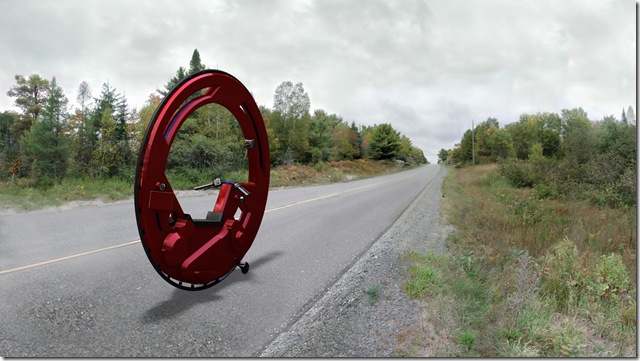

agradeço a contribuição do Sadi que me forneceu o modelo do whell surf em inventor para renderizar as 3 primeiras imagem foi utilizado o showcase
quinta-feira, 18 de junho de 2009
icopy
icopy para o inventor 2009 também foi liberado já comentei sobre o icopy antes mais agora tem um outro vídeo que ajuda a entender o funcionamento desta ferramenta para quem quiser testar basta ter ou o inventor 2009 ou o inventor 2010
Leia Mais…quarta-feira, 17 de junho de 2009
Baixe Gratuitamente o Software de Simulação Algor
Experimente Grátis o Software de Simulação Algor, o primeiro passo para a ferramenta de análise linear estática e de estresse para validação e otimização de projetos.
Click na imagem acima para ir até a pagina do download
Disponível dentro do seu modelador de solidos CAD, Algor DesingnCheck inclui:
- Intercambio direto CAD/CAE de peças vidas do Alibre Design, Autodesk Inventor, CoCreate OneSpace Modeling, Inovate, IronCAD, KeyCreator, Pro/ENGINEER, Rhinoceros, Solid Edge, SolidWorks and SpaceClaim
- Inteira associabilidade com cada alteração do projeto da maioria dos modeladores sólidos CAD
- Pressão de superfície, força de superfície e restrições de superfície
- Analise estática de estresse com modelos linear de material.
- Deslocamento, estresse, deformação, e contornos de fator de segurança
- Reportes profissionais do projeto incluindo imagens e anotações
Linha de Produtos para Simulação Algor
Você tem mais necessidades de analises? Todas as ferramentas de analises avançadas do Algor podem ser plugadas para trabalhar dentro do seu software de CAD. A interface simples e facil de usar disponibiliza troca de informações CAD/CAE e total associação com a maioria dos modeladores CAD para peças e montagens e para todos os tipos de analyses, novos e antigos usuários podem facilmente escolher a ferramenta de analise que eles precisam sem ter que acostumar com interfaces novas. O grande alcance do Algor nas capacidades de analises incluem estresse linear estatico e modelos materiais não lineares, Evento de Simulação Mecânica (MES) com materiais lineares e não lineares, dinâmicas lineares, transferencia de calor estático e transient, simulação de fluídos estáticos ou não estáticos, electrostatica, e completos multifísicos.
Visite a pagina de produtos para aprender mais sobre a linha de produtos Algor e as ferramentas adicionais.
*Os produtos gratuitos estão sujeitos aos termos e condições do end-user license agreement que acompanha o download do software.
Leia Mais…terça-feira, 16 de junho de 2009
como criar uma animação no inventor
uma das perguntas mais freqüentes feitas nos fórum de discussão. achei um um blog http://www.tutoriales-inventor.com/ em espanhol feito no peru onde tem alguns vídeos tutoriais e para ajudar a quem quer criar uma animação no inventor aqui tem um tutorial em duas partes bem completo diga-se de passagem
vamos aos vídeos
e aconselho a darem uma boa olhada no site pois tem muita coisa interessante lá http://www.tutoriales-inventor.com/
Leia Mais…AUTODESK INVENTOR FUSION
O tão aguardado pacote Autodesk Inventor Fusion já pode ser baixado gratuitamente pelo Technology Preview, que não é destinado ao público em geral e somente por convite da Autodesk.
Mas não teria graça se eu não compartilhasse essas informações com vocês no nosso blog !!!
Download Autodesk Inventor Fusion
A minha primeira impressão foi que o programa parece muito mais leve e abre os arquivos muito mais rápido. As características são bastante intuitiva, aos poucos vou postando as novidades e como utilizá-las.
Até a próxima.
segunda-feira, 15 de junho de 2009
motor Wankel
ha alguns tipos de engenheiros que gostam de inovar e não se apegam ao que já existe e aplicam de outra maneira
exemplo se você vai projetar um carro quantos optariam pelo motor wankel e quanto optariam pelo motor alternativo convencional
acredito que de 10 eng., 8 optariam pelo motor convencional 1 iria pensar no wankel e em outras soluções mais acabaria optando pelo convencional e 1 iria optar pelo wankel e ele iria se empenhar ao máximo para fazer tudo dar certo pois quando qualquer coisa der errado ele sabe que vai ouvir que deveria ter ido pelo caminho conhecido e não ter inovado
eu particularmente só optaria pelo wankel se me pedissem para projetar um carro que funcione com qualquer tipo de combustível
para saber mais sobre o wankel
um vídeo de um motor wankel modelado no inventor
só a titulo de curiosidade o Mazda rx7 (carro do ciclope no x-mem 3) usa motor wankel e no filme velozes e furiosos 1 o carro do Vin diesel também usa um motor wankel, mais são casso raros de montadoras que decidem arriscar
má Itália tinha uma propaganda da Mazda onde eles colocavam uma taça de champanhe cheia ate a boca em cima do capo do carro e quando ligado o carro o champanhe não derramava
e a uma evolução do motor wankel o Quasiturbine que foi inventado por um canadense que corrige um monte de problemas do wankel mais isso e outra historio, e curiosidade também o motor leva este nome porque ele “gera” força em quase a volta toda, e depois dele só a turbina que gera força em seu giro completo
Leia Mais…Stargate inventor model
lembra um pouco de cad wars
mais é de uma outra serie de tv, esta bom vamos acompanhar para ver ate onde vai isso
Leia Mais…quinta-feira, 11 de junho de 2009
Rhino Import... Translato Dad.-in for Inventor
bom enquanto o pessoal espera o fusiona vamos brincando com outra ferramenta no labs que também era muito esperada
rhino import para inventor (só de um lado o inventor não esta salvando em rhino)
mais quem se importa a inventor abrindo os arquivos nativos do rhino já é uma grande noticia pois conheço muita empresa que tem os dois programas o rinho para fazer o “design” e o inventor para fazer a mecânica , agora com o tooling vai ser uma mão na roda para o pessoal da engenharia
(não vai ter que ligar para os pink belt pedindo para que salve em outro formato)
teste que eu fiz para ver se o negocio funciona
para baixar o avião
Leia Mais…Comunidade de usuários Autodesk Brasil
A Autodesk Brasil está lançando sua Comunidade de Usuários!
A equipe da Autodesk Brasil tem o prazer de anunciar o lançamento do site da Comunidade do Brasil: http://www.autodesk.com.br/comunidade
Participe deste grupo poderoso! Conecte-se e compartilhe com profissionais de projeto como você:
• que usam produtos e combinações de produtos similares;Aproveite a oportunidade de publicar os materiais que você deseja compartilhar com a comunidade e de aprendizado mútuo.
• que atuam em segmentos e áreas similares.
Conecte-se aos membros da comunidade
• Conheça e se relacione com os colegas de profissão.
• Crie grupos públicos ou privados para os membros.
• Indique o seu blog no site e leia as últimas postagens de
seus blogueiros favoritos.
Compartilhe e aprenda com os colegas de profissão
• Conecte-se diretamente aos Fóruns de Discussão em português para fazer perguntas,
compartilhar seus conhecimentos e se relacionar com os colegas.
• Publique os tutoriais e materiais que deseja compartilhar e obtenha a documentação que
outros profissionais publicarem.
Relacione-se com a Autodesk por meio de sua comunidade
Gilson Esteves , o Coordenador da Comunidade, está disponível para ajudar você a aproveitar ao máximo os recursos comunitários. Entre em contato com ele para fazer perguntas, criar um grupo, enviar material, se tornar um moderador voluntário do Fórum de Discussão e, sobretudo, participar. Ele sempre está em contato com a Autodesk Brasil. Participe conosco desta nova e empolgante iniciativa!Saudações,
Administrador da Comunidade,
Autodesk Brasil
© Copyright 2009 Autodesk, Inc. Todos os direitos reservados Legal Notices & Trademarks | Privacy Policy
Leia Mais…quarta-feira, 10 de junho de 2009
TeknoChronicles of Z- episódio 6 não talvez assim seja melhor
será que só eu passei por isso
por chefe indeciso que não sabe o que quer e que toda vez que o projeto esta quase pronto ele muda algum detalhe “sem importância”
que para atender o pedido dele você começa com um novo desenho
Leia Mais…Pdf um mal necessário
Pdf um mal necessário
Eu ate queria não precisar depender do pdf mais ele já esta incorporado em nossa vida cotidiana por dia acho que as pessoas acessam pelo menos uma vez algum arquivo em pdf
Seja uma apostila desenho tabela texto documentos em geral você encontra quase tudo em pdf.
Sim claramente este formato tem vantagem “não poder ser editado por terceiros” todos podem abrir , é “gratuito”, entre outras
O pdf é um padrão , isso já esta institucionalizado. Quero dizer não tem para onde correr o que resta fazer e se adequar a ele.
Mais porque eu estou dizendo isso. Simples vamos imaginar o seguinte exemplo, você desenhou uma peça para ser produzida e a administração da empresa vai contratar um terceiro para fazer a peça este terceiro uma ferramentaria pequena não possui o AutoCAD e não há tempo hábil de imprimir o desenho e mandar ele por motoboy ou outro meio de transporte físico ai você se vê obrigado a mandar o desenho via email e provavelmente vai utilizar o pdf para garantir que a ferramentaria abra o desenho, sim mais o que eu poderia fazer de diferente, e qual o problema de fazer isso, bom você poderia mandar o arquivos em dwf , que também tem o visualizador gratuito e permite ao ferramenteiro ver a peça em 2d e em 3d , o problema de mandar a peça em pdf e justamente a perca de informação em um arquivo dwg tem muito mais informação que geometria e cotas, a material autor massa volume, referencia, entre outros que o pdf não suporta, um arquivo em dwf pode conter todas essas informações do dwg e ainda pode se retirar um pouco mais de informações se for preciso com por exemplo alguma cota que tenha faltado ou algum detalhe que escapou na revisão podem ser retirados posteriormente do dwf , e outros mais não é sobre isso que vou falar hoje , vou falar sobre o pdf (mais minha opinião sobre isto esta acima)
O pdf com já falei virou padrão e muitas vezes vamos precisar dele como fonte de referencia um exemplo simples
Tenho que projetar uma maquina com um acionamento elétrico e vou precisar de um motor ai vou entrar no site do fabricante a achar os datasheet deste motor que eu preciso para meu projeto para alguns fabricantes eles fornecem o modelo em 3d ou em dwg mais a vários fornecem o datasheet em pdf ai o que fazer.
Método 1 para quem tem inventor 2010 ou AutoCAD 2010
Abra o AutoCAD 2010 e na aba insert
No meu caso o meu pdf continha varias folhas e por isso vou escolher a primeira folha para usar como exemplo
Vou também desabilitar a escala e o insert point para que o desenho vá na escala 1:1 e seja colocado no 0,0 do desenho vai facilitar na hora de importar para o inventor (cat junp sempre confira as medidas do desenho que pode ser que o desenho em pdf esteja em outra escala ou um pouco deformado e pode ser que necessite de um ajuste posterior para fazer este ajuste você pode utilizar o comando scale do AutoCAD)
Agora verifique se o Osnap esta ligado e snap to underleys esta ligado também
Com estas duas opções ligadas você pode desenhar por cima do pdf e o AutoCAD vai reconhecer as arestas mid points e outros no objet snap o que permite você façam uma copia fiel do pdf para utilizar o desenho como referencia
O segundo método que eu vou mostrar e similar
Primeiro acesse o site
http://www.brothersoft.com/pdf-to-dwg-download-40107.html
E baixe o programa
PDF to DWG 9.5
Que eu não sei ao certo se ele é freeware ou shareware ou Trial.
Mais como só o instalei para escrever este artigo estou dentro da lei se vocês forem utilizar ele de forma profissional procurem a empresa e perguntem com funciona a licença.
Bom o programinha e bem simples e fácil de usar primeiro crie uma pasta onde você quer que os arquivos sejam salvos
Em output options você pode fazer mais algumas configurações
Como escala e qual pagina vai ser traduzida depois de tudo configurado e só dar um convert e o programa vai salvar um arquivo em dxf na pasta que você escolheu
Basta agora dar um opem no AutoCAD e o mandarele abrir o arquivo
Que foi vetorizado
Se você quiser trabalhar com ele no inventor basta “limpar” o desenho dar ctrl+c ctrl+v no inventor e ligar o 2d to 3d e você vai ter o modelo em 3d
Observações finais
Não são as únicas maneiras de trabalhar com pdf nos produtos Atudoesk outra opção que você tem é utilizar o raster design ,
A diversas opções de fazer isso
Outra coisa o limpar o desenho que eu usei acima e que muitas vezes em um desenho 2d com varias vistas, ha muitos detalhes que podem atrapalhar o conversão automática do desenho em 3d e às vezes pode ocorrer de não fazer um sketch fechado e isso pode dar um pouco de trabalho para achar o gap, vale lembrar que os sistemas cads são precisos que mesmo uma abertura de 0,000001mm deixa o sketch aberto coisa que para o pdf não é importante para o CAD faz toda a diferença.
e onde achar pdf http://www.pdf-search-engine.com/
Leia Mais…terça-feira, 9 de junho de 2009
Project natal
não sei se é fake ou não, mais se for verdade uma grande evolução tem que ver a questão do dela, mais põem o videogame em outro patamar não como aparelho de entretenimento mais como eletrodoméstico funcional como a geladeira e o telefone e um dia pode ser que você não saiba mais como viver sem ele, e também abre espaços para outras tecnologia avançarem por esta área recém aberta assim como o controle do WII que tem muitas aplicações inclusive transformando qualquer tela em uma touch screem, ou utilizar o controle do wii como mouse 3d
bem a tecnologia e muito nova para eu fazer qualquer tipo de previsão do que os programadores do inventor podem fazer com esta tecnologia não consigo imaginar como seria desenhar com as mãos livres ou movimentando o corpo mais no navis works eu consigo imaginar o único ponto fraco desta tecnologia e que você não tem o feedback
por exemplo em um jogo de corrida você vira o volante e não sente a reação do volante tentando voltar para a posição inicial isso da uma certa angustia
sei lá pensem a respeito
e comecem a se comportar bem para quem sabe no natal ganhar um desse
Leia Mais…segunda-feira, 8 de junho de 2009
segurança no trabalho
creio que não seja montagem porque o vídeo veio da China
e também creio que não seja montagem porque é absurdo,
mesmo utilizando a lei do tirado em sua forma mais pura eu ia ser incapaz de fazer esta maquina
comentários tenho que fazer .
a China é um caso a parte com quase 1/4 da população mundial vivendo lá tem características que fogem a nossa compreensão como por exemplo que um engenheiro lá ganha 75$ e se a china decidir fabricar alguma coisa eles vão fabricar de um jeito ou outro(não importando o custo), no vídeo não da para identificar as peças que estão sendo estampadas mais em qualquer outra parte do mundo ou haveria um robô para por e tirar as peças da prensa ou haveria um espaço reservado para os operadores e neste espaço teriam botões bi manuais ou cortinas de luz para evitar acidentes.
se os engenheiros na china ganham 75$ mês estes coitados devem viver com 25$
Leia Mais…sexta-feira, 5 de junho de 2009
básico do básico parte 4
Continuando o básico do básico de onde tínhamos parados
Vamos começar com um conceito simples o BOM ou Bill off Materials, ou lista de peças
Clicando no botão você vai ver a seguinte tabela
Pode ser que você tenha que clicar em cima da aba structured e com o botão direito selecionar emblade para ativar elas
Rápida introdução do assunto o BOM e a lista de peças que precisa ser comprada e que você pode exportar para Excel ou outro formato conveniente (csv, alguns softwares de erp lêem este tipo de arquivos) ela também aparece no desenho mais tem uma definição importante aqui que deve ser observada veja a tabela
| Componente normal | Componente normal |
| Componente Reference | Utilizado como uma referência no processo de modelagem |
| Componente Inseparable | Uma montagem cujos componentes são mantidos como um item único |
| Componente Purchased | Componente comprado pronto, não fabricado |
| Componente Phantom | Componente artificial que não é mostrado no BOM, mas fornece agrupamento Afeta a QTY em BOM promovendo QTY de seus filhos (o peso dele conta no conjunto) (exemplo você esta desenvolvendo uma carroceria para caminhão o caminhão e um componente phantom ma hora de gerar os desenhos ele não vai aparecer na lista de peças mais seu peso será considerado) |
| Componente Virtual | Não possui representação de arquivo no disco, mas participa na BOM e iProperties O estado virtual pode ser combinado com qualquer um dos cinco outros estados de componentes |
No caso particular de mossa montagem o chão pode ser classificado com referencia o desenhamos mais ele não faz parte da montagem basta abrir o BOM e clicar duas vezes em cima do normal na linha do chão
Como mostra na figura acima assim o chão vai servir como referencia mais só lembrando nem sempre o chão é referencia dependendo da maquina que se constrói o piso e parte fundamental, outro exemplo de utilização da referencia e o frame generator mais não é o objetivo de hoje
Agora vamos criar a chaminé para concluir o conjunto
Clicamos em create part ou “n” no teclado e
Damos ok e selecionamos em cima da ultima peça criada caixa de fogo
Vamos projetar a geometria da caixa de fogo
|
Depois de selecionado podemos finalizar estes sketch e partir para o próximo passo
Agora vamos criar um plano com offset a partir do topo da caixa de fogo ate 1,5m para fazer isso ligue a ferramenta de work plane click em cima da face e puxe ate aparecer à caixa de dialogo
Em cima deste work plane vamos criar mais um sketch
Desenhar um circulo no zero deste sketch e por uma cota de 500 mm
agora podemos finalizar o sketch e apertar o f6
Utilizando a ferramenta loft selecione o primeiro sketch e depois o segundo sketch e você deve obter algo com a figura abaixo
neste caso agora basta clicar ok, mais você poderia utilizar outras funções do loft
ok com a peça em solido vamos utilizar o Shell
Selecionando esta face primeiro
Cat junp
Depois rotaciona a peça e seleciona a face de baixo antes de dar o ok e também ponha 150mm de espeçura
Podemos agora retornar para a montagem que a churrasqueira esta quase acabada
Para titulo de curiosidade o volume da caixa de fogo tem que ser menor que o volume da chaminé isto vem da equaçao de estado de um gás ideal P1V1/T1=P2V2/T2
Como T1 e T2 são praticamente iguais o V1>V2 para que tenha uma diferença de preção e a fumaça vá para a chaminé, e esta é apenas umas das formulas que o pessoal utiliza para fazer churrasqueiras (bom você sabe que a maioria não utiliza formula nenhuma mais existem formulas para construir qualquer coisa e ainda da churrasqueira e lareiras ou semelhantes tem uma formula para calcular o cachimbo que este elemento o cachimbo que determina para onde o calor vai ser irradiado se e para frente no caso das lareiras ou para cima no caso das churrasqueira)
Bom o passo final da modelagem
|
Depois de retirado o adptive vamos dar dois clicks ma peça caixa de fogo
você deve observar o browser para saber se esta no lugar certo
Agora vamos abrir um sketch na face superior da caixa de fogo e projetar o formato interno da chaminé para fazer um furo na caixa de fogo (porque se não aquela formula vai ser duro de funcionar)
Mesmo esquema da chaminé quando aparecer à caixinha de seleção escolher para que apareça o quadrado inteiro
Feito isso basta finalizar o sketch e dar um extrude no sketch com mostra a figura abaixo
Eu utilizei a opção to e selecionei este ponto ma caixa de fogo
Se alguém quiser utilizar distancia um 200 mm devem chegar
Na esqueça de ligar a opção CUT para fazer esta extrusão
E após esta extrusão de um return
Desligue os adptive que existirem no browser salve a montagem
Semana que vem a gente detalha e faz um render
Leia Mais…
Assinar:
Postagens (Atom)
